El problema que se ve en el parque Manolito Gafotas en Carabanchel no es algo aislado. De hecho, es un patrón muy repetido en parques recientes de Madrid.
La razón no es solo técnica: tiene que ver con cómo se diseñan y licitan los proyectos de urbanización pública.
Comenzamos:
1. Los parques en Madrid suelen diseñarse como “urbanización ligera”
Muchos proyectos de parques se redactan desde departamentos de urbanización o paisaje, no desde ingeniería hidráulica o geotecnia.
Eso implica que el enfoque suele ser:
- diseño de recorridos
- accesibilidad
- vegetación
- mobiliario
- iluminación
Pero la hidrología del terreno queda muy simplificada.
En pendientes esto es un problema enorme.
Porque un parque funciona como una cuenca de drenaje pequeña.
2. El error típico: pensar que el agua infiltrará
En muchos proyectos se asume que:
- el suelo natural absorberá el agua
- los caminos drenarán lateralmente
- la vegetación frenará escorrentías
Eso funciona solo si la pendiente es baja.
En pendientes como las del proyecto:
- 6 %
- 10 %
- desnivel de 11 m
el agua no infiltra primero.
Primero corre cuesta abajo.
Cuando empieza a correr, ya tiene energía suficiente para arrastrar material.
3. Falta de diseño de drenaje superficial
En carreteras o caminos forestales sí se diseña:
- drenaje transversal
- disipadores
- cunetas
- cunetas verdes
- drenaje escalonado
En muchos parques urbanos esto no se calcula realmente.
Se dibuja algo muy básico:
- pendientes laterales
- alguna rejilla
Pero no se dimensiona la escorrentía real.
4. Presión presupuestaria
En licitaciones públicas se intenta reducir costes.
Elementos que suelen recortarse:
- drenajes transversales
- pavimentos más resistentes
- estabilización de suelos
- protección de taludes
En su lugar se usa mucho:
- zahorra compactada
Porque es muy barata y queda estéticamente bien al principio.
El problema es que es muy vulnerable al agua.
5. Obras ejecutadas demasiado rápido
Otra cosa común en parques municipales:
- ejecución muy rápida
- compactación insuficiente
- vegetación aún sin arraigar
Entonces llega la primera lluvia fuerte y ocurre:
- el suelo no está consolidado
- las raíces no sujetan nada
- la escorrentía arranca material
Por eso muchos parques se deterioran en el primer invierno.
6. El problema de no hacer estudio geotécnico

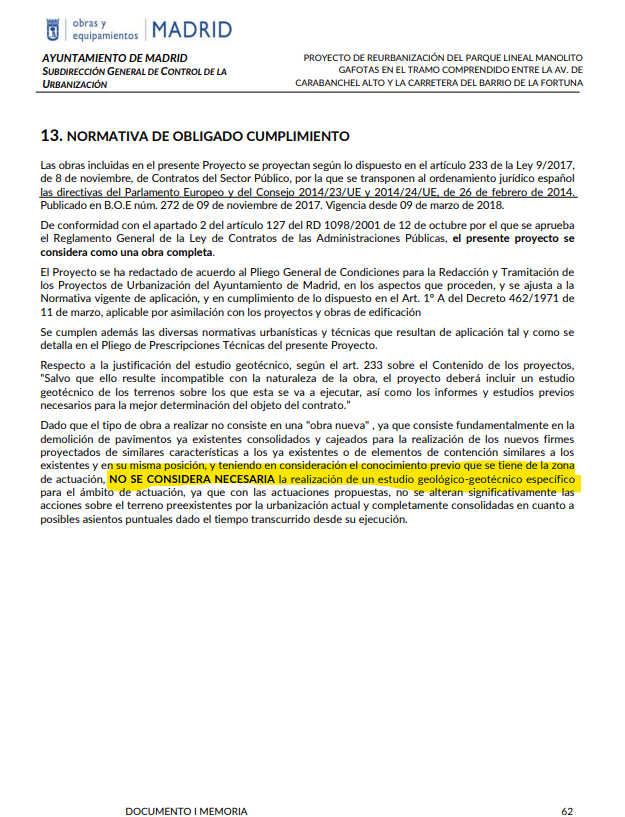

En la memoria del proyecto del parque manolito gafotas pagina 62:
“NO SE CONSIDERA NECESARIA la realización de un estudio geológico-geotécnico”
Eso es relativamente común en obras de urbanización.
Pero en terrenos con pendiente es peligroso porque no se estudia:
- textura del suelo
- infiltración
- erodibilidad
- comportamiento bajo lluvia intensa
Madrid tiene muchos suelos:
- arcillosos
- limosos
- con baja infiltración
Eso favorece la escorrentía.
7. Cómo se detecta el error solo viendo los daños
Los técnicos suelen identificar el fallo por las huellas que deja el agua.

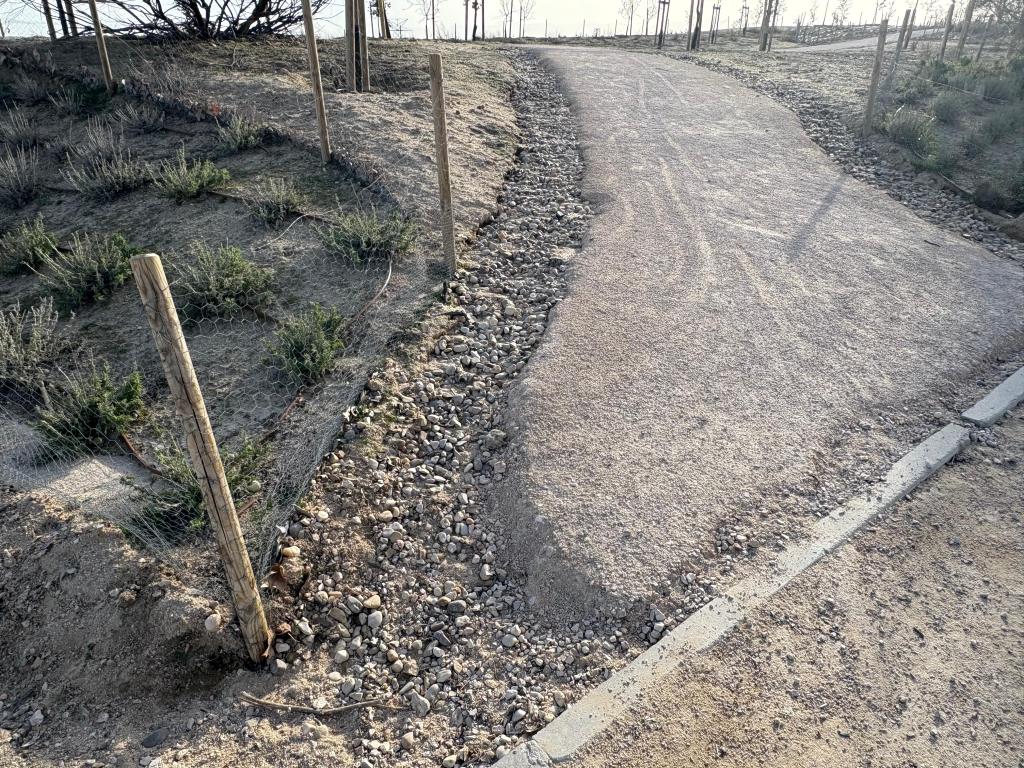

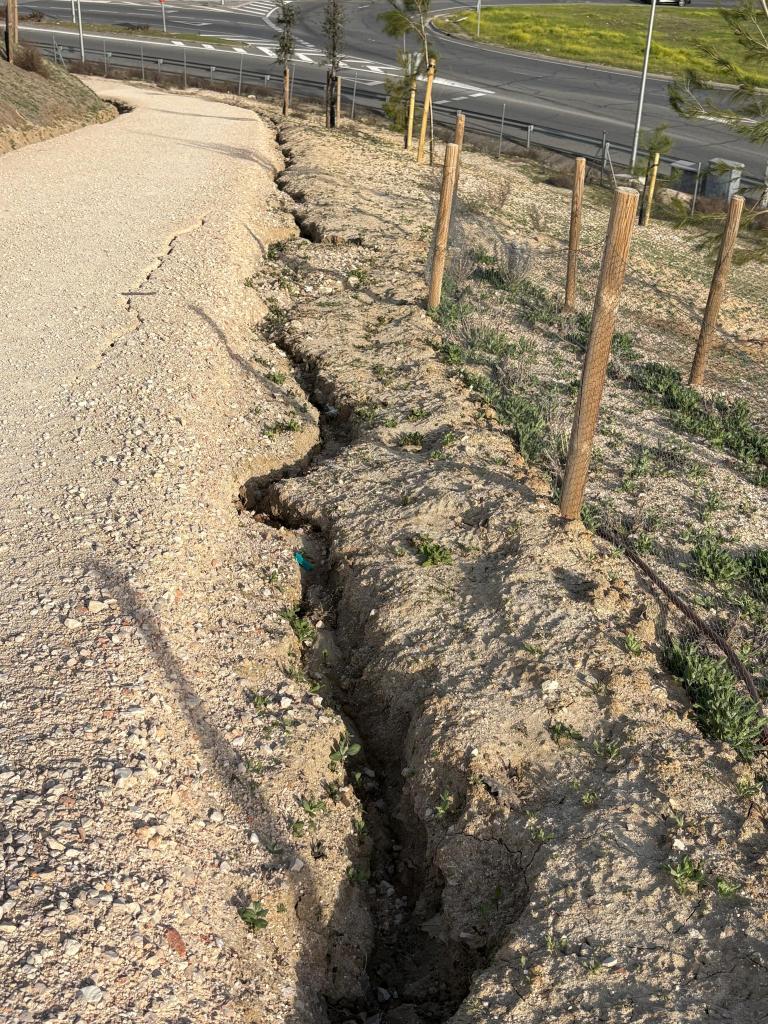

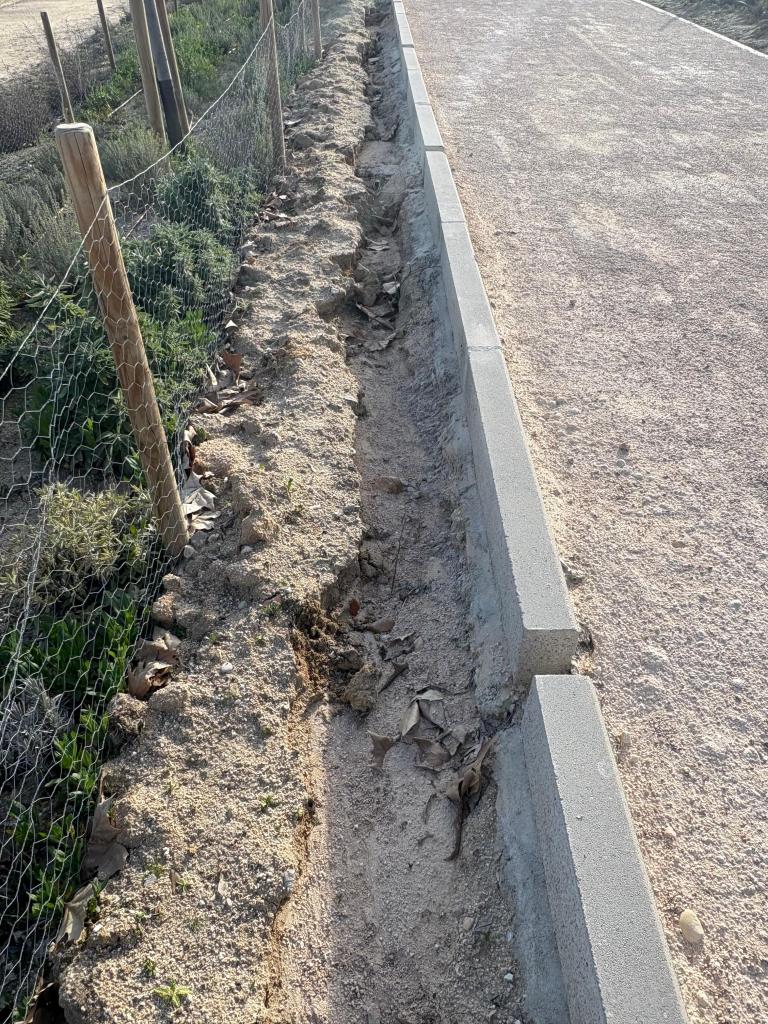

En el parque se observan:
| Daño | Lo que indica |
|---|---|

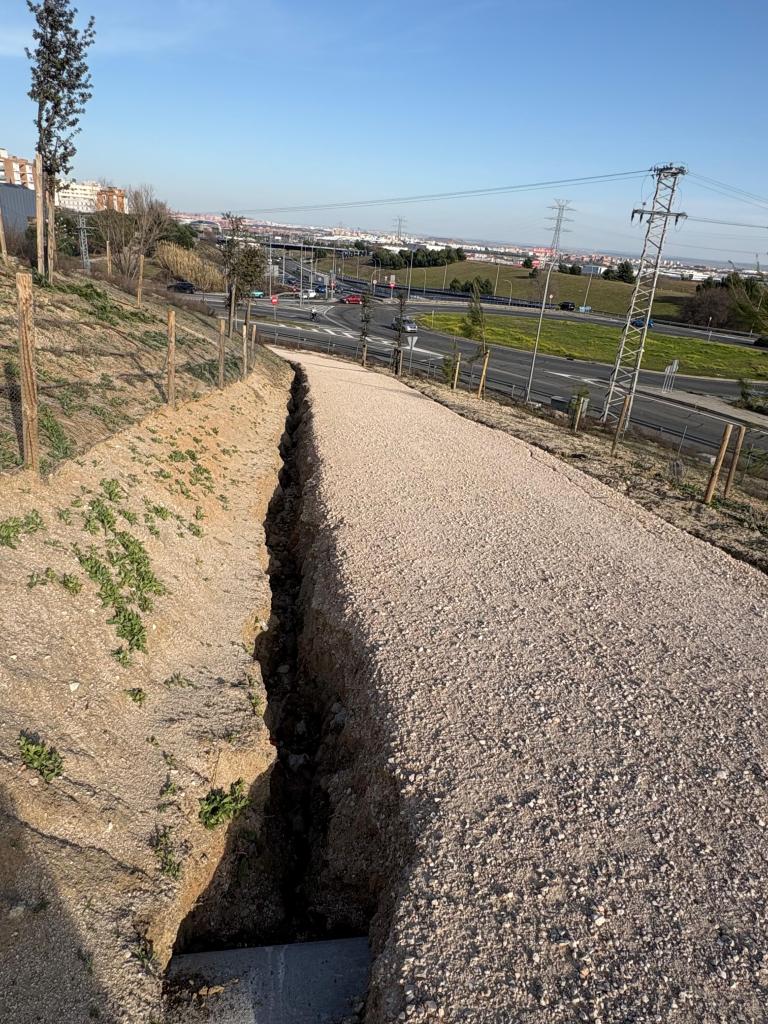

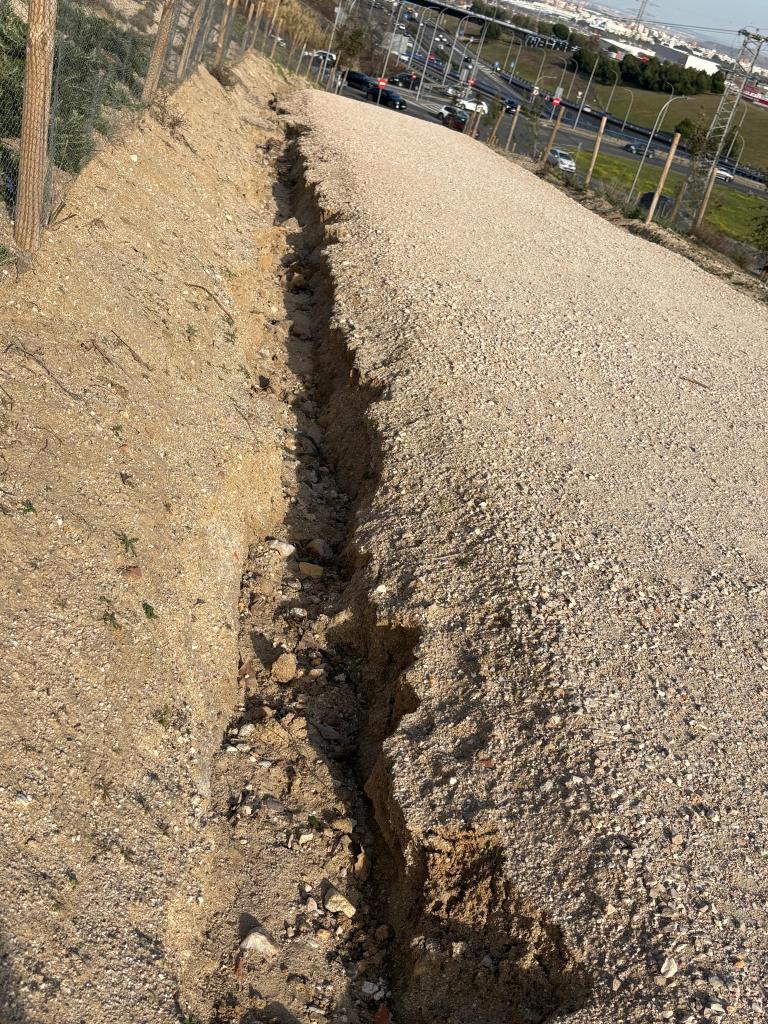

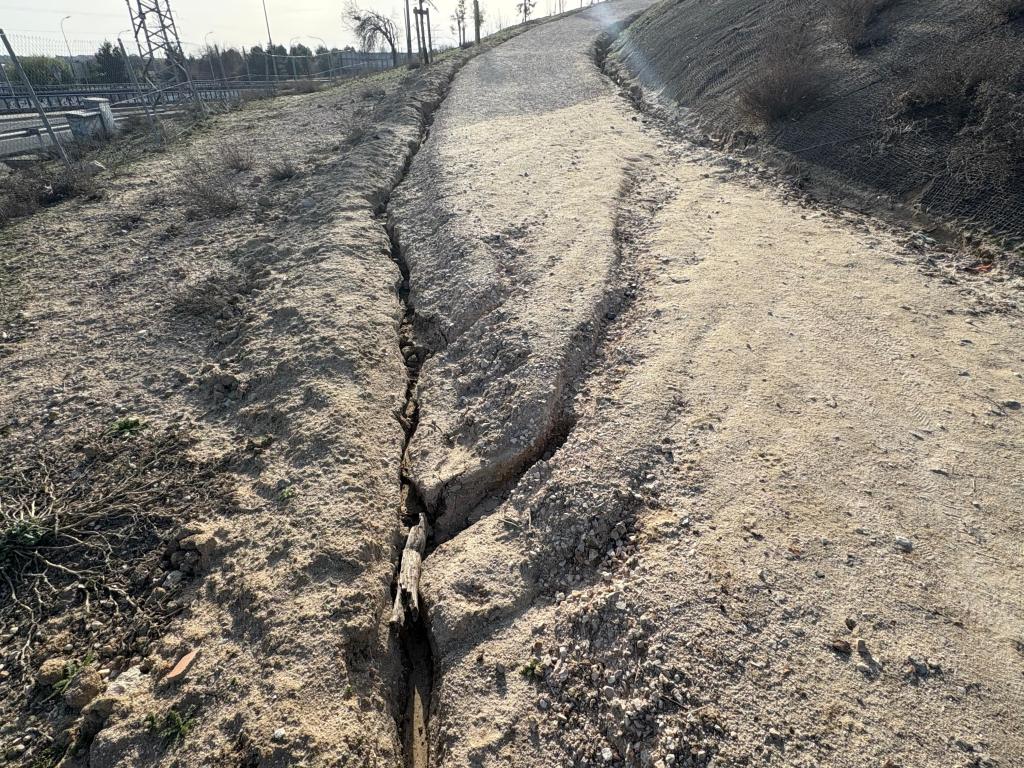

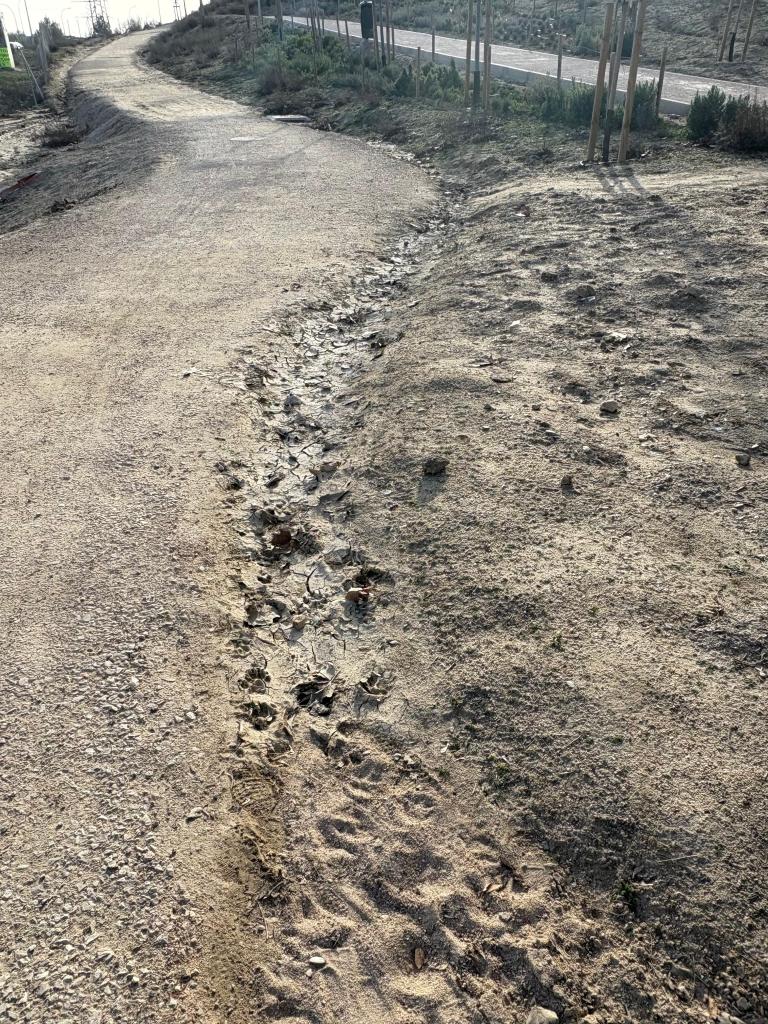

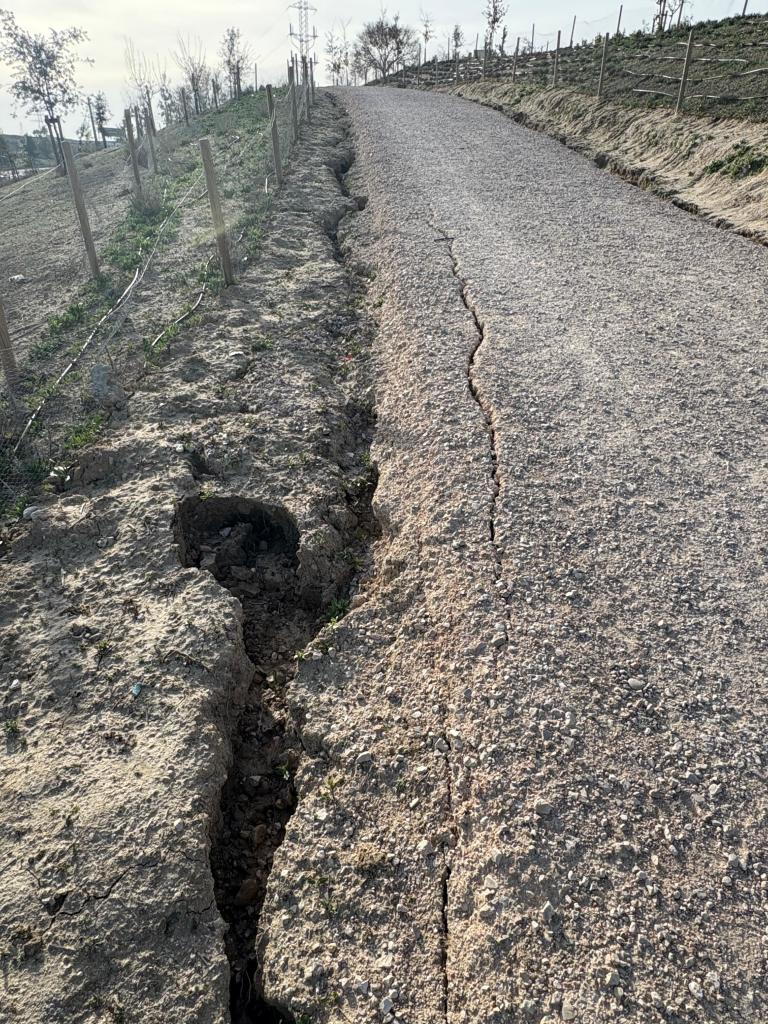

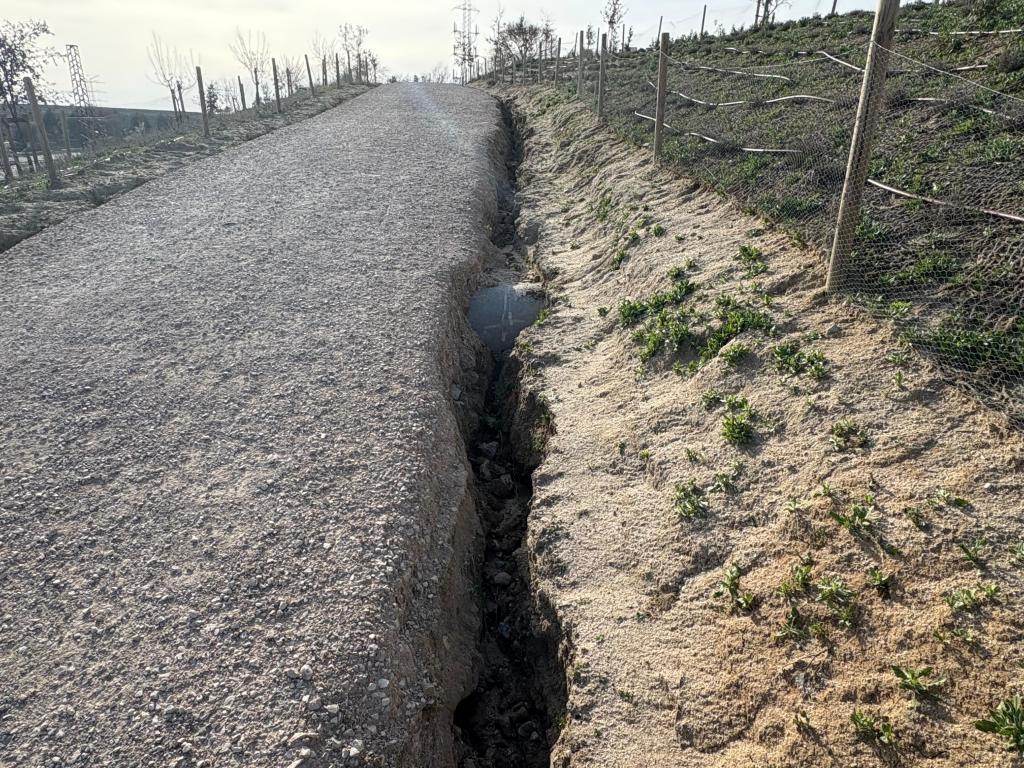

| Surcos en caminos | escorrentía longitudinal |

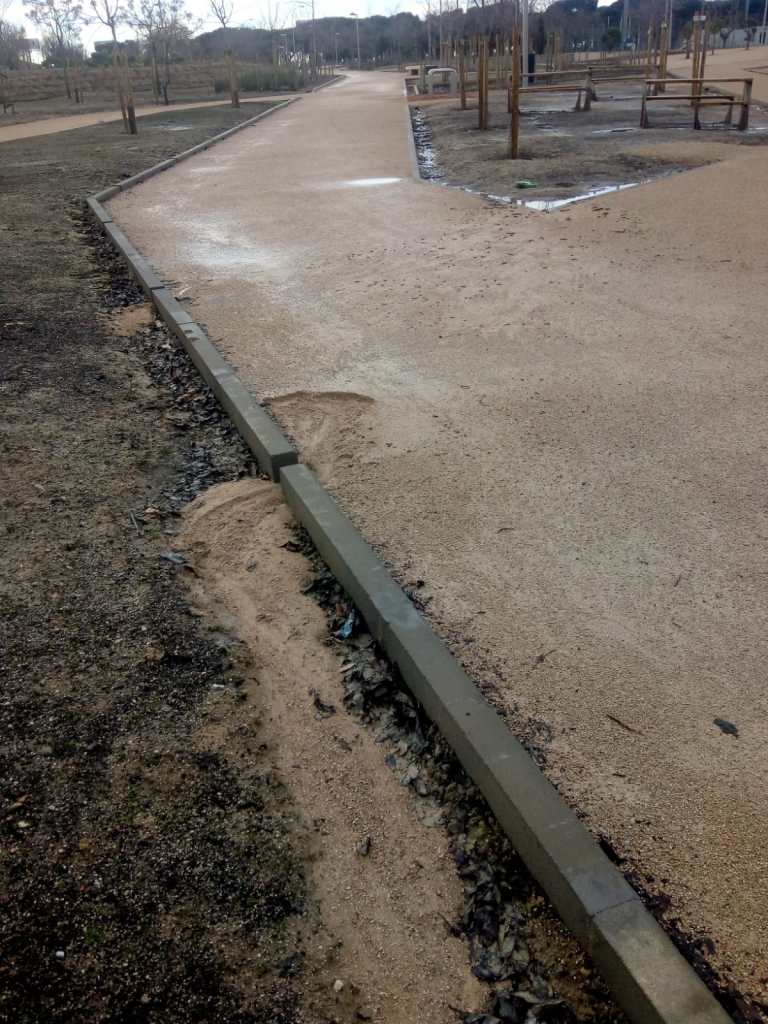

| Arrastre de zahorra | firme mal elegido |

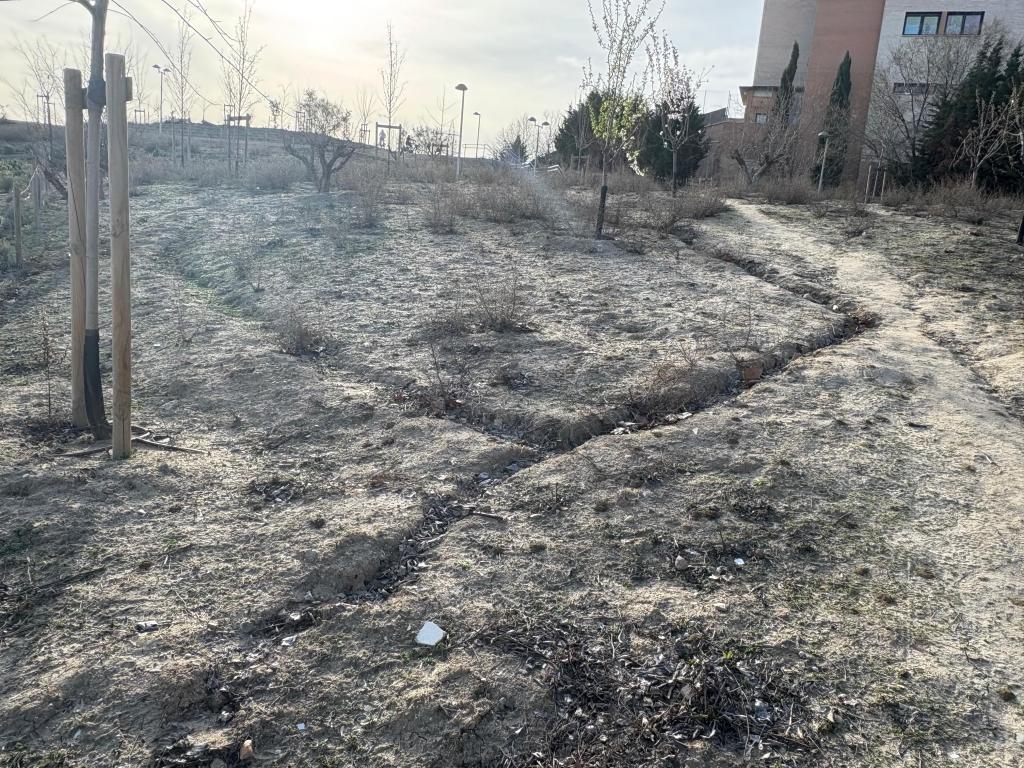

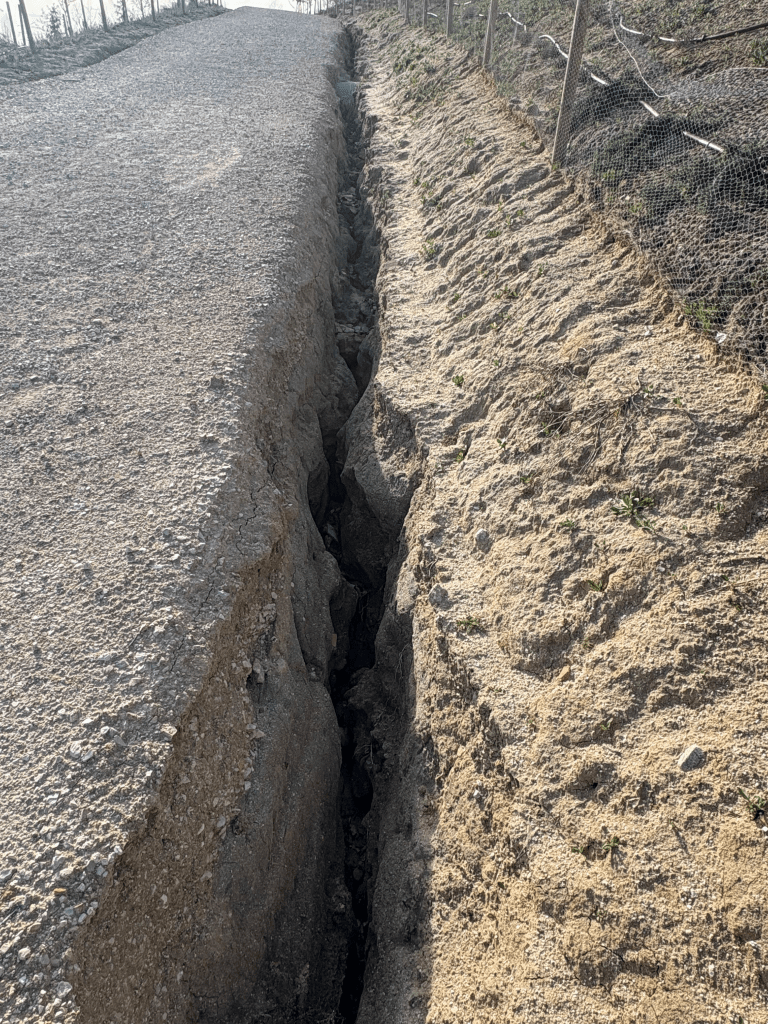

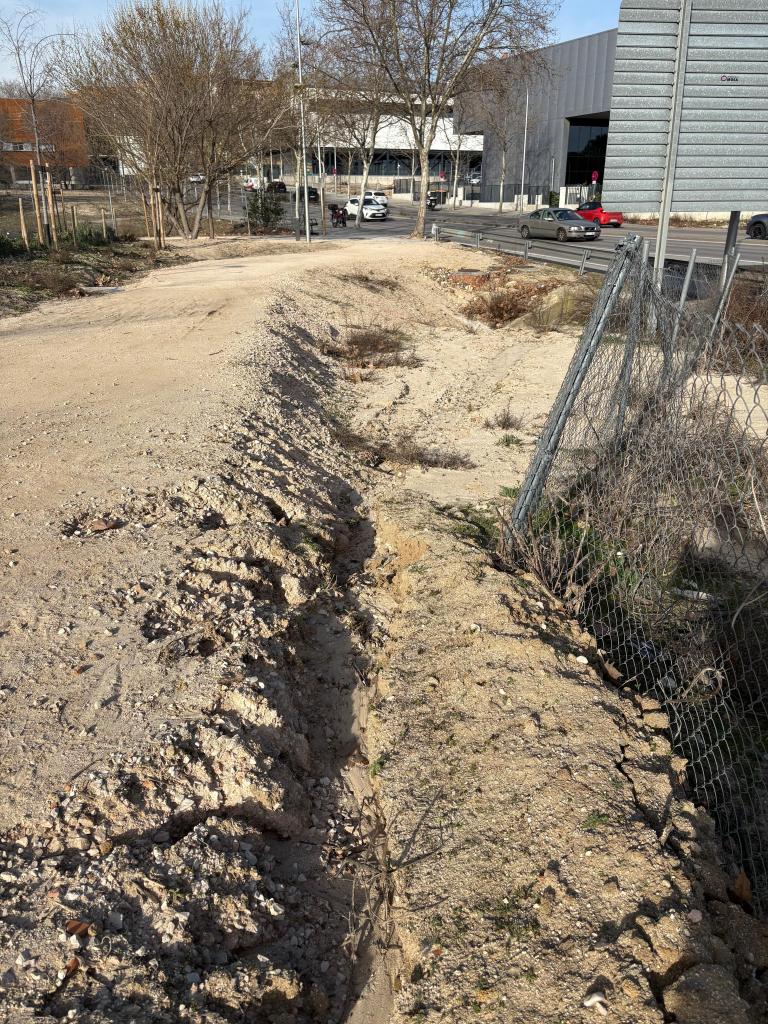

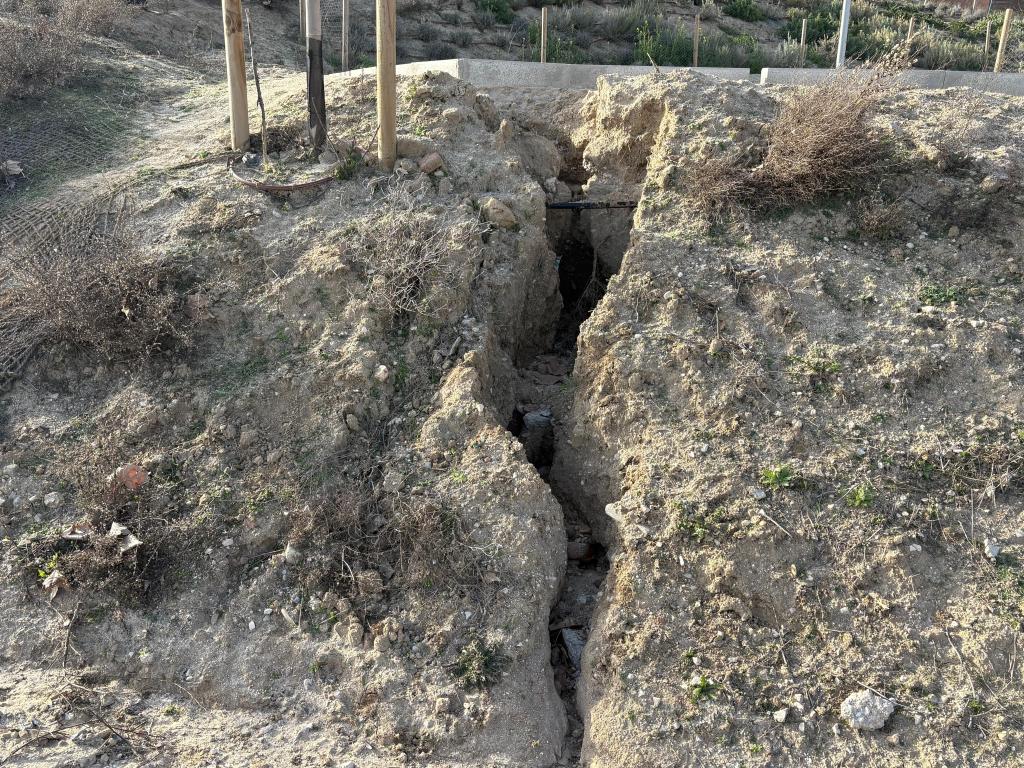

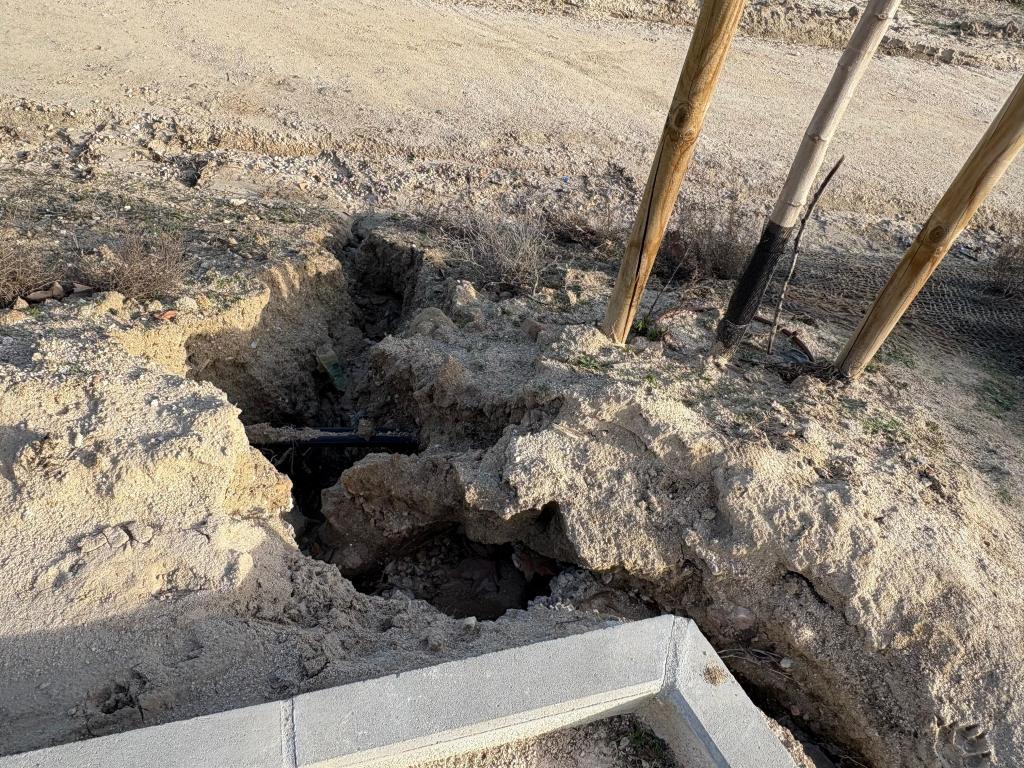

| Taludes erosionados | falta de protección |

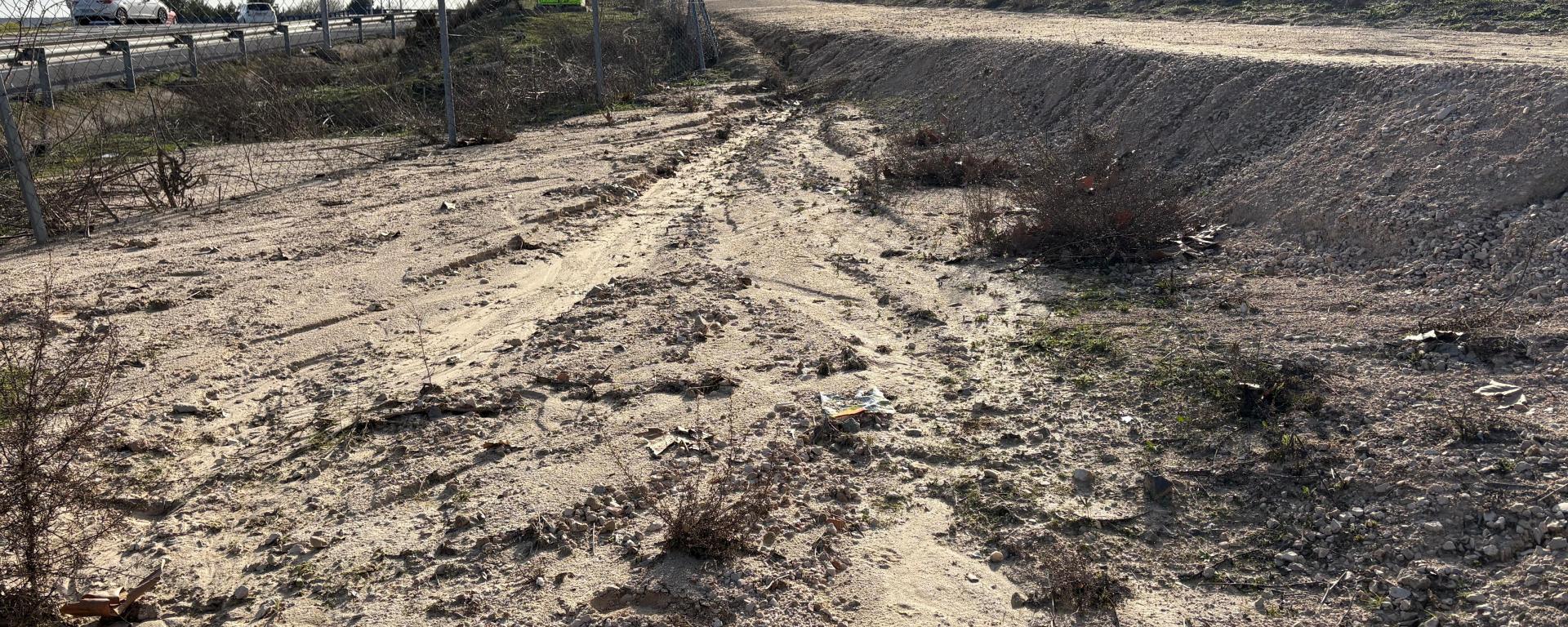

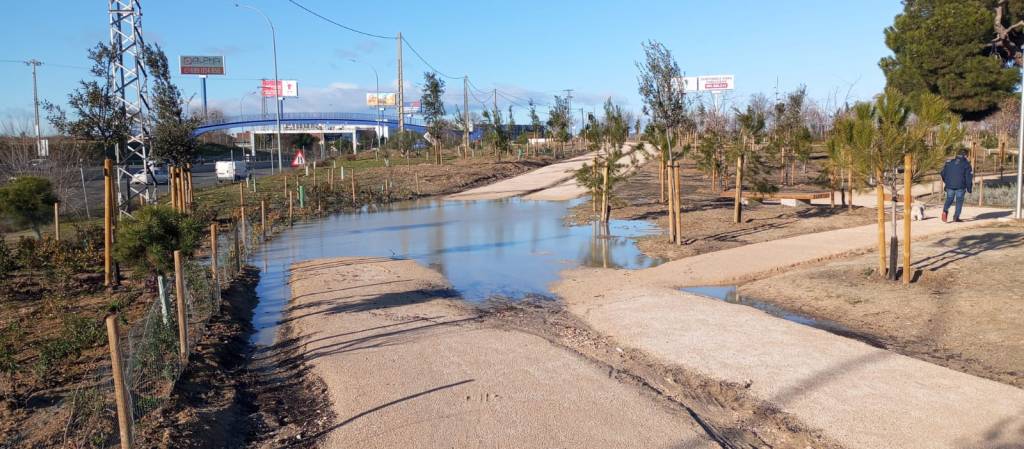

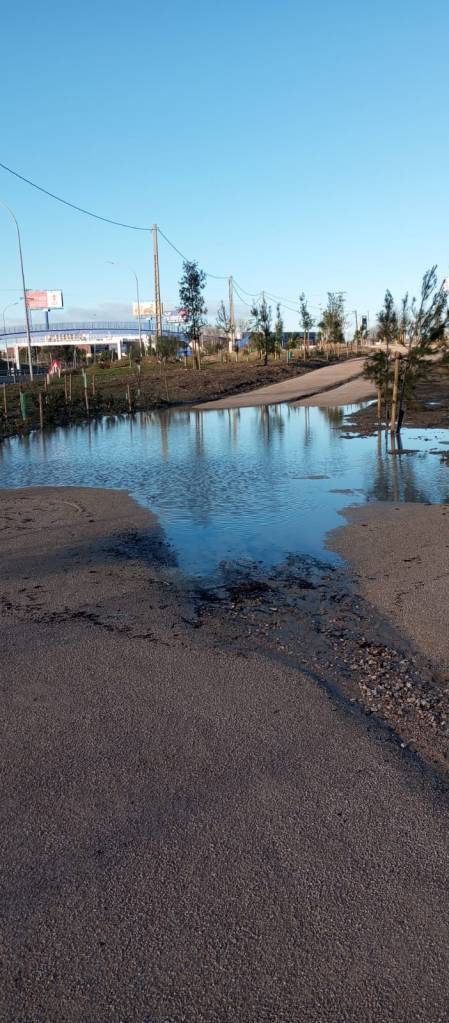

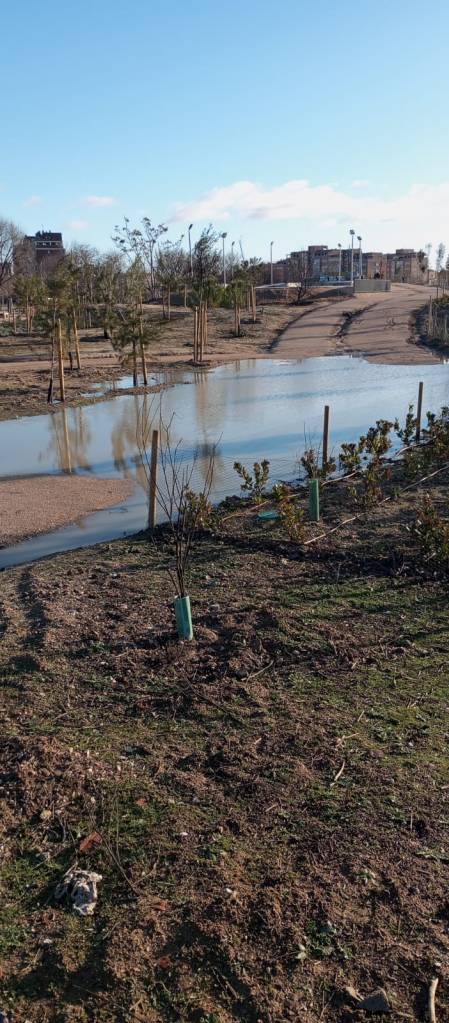

| Acumulación abajo | falta de disipación |
Cuando aparecen todos a la vez, casi siempre el problema es diseño de drenaje insuficiente.
8. Lo más interesante: el parque podría arreglarse fácilmente
La buena noticia es que estos fallos no son estructurales.
Se pueden corregir con intervenciones relativamente simples:
- drenaje transversal cada 10-20 m
- pequeños diques de piedra
- estabilización de caminos
- hidrosiembra de taludes
- zanjas drenantes vegetadas
Es decir, no hace falta rehacer el parque.
Solo mejorar el control del agua.
✅ Conclusión
Lo ocurrido en el parque Manolito Gafotas probablemente se debe a una combinación de:
- diseño hidrológico insuficiente
- elección de firmes poco resistentes
- falta de estudio del suelo
- ejecución rápida antes de consolidar vegetación
No es raro en parques urbanos con pendiente.
Mas informacion:
*TESIS DOCTORAL
CARACTERIZACIÓN GEOTÉCNICA DE LOS SUELOS DE
MADRID MEDIANTE LA TÉCNICA REMI (Refraction Microtremor)

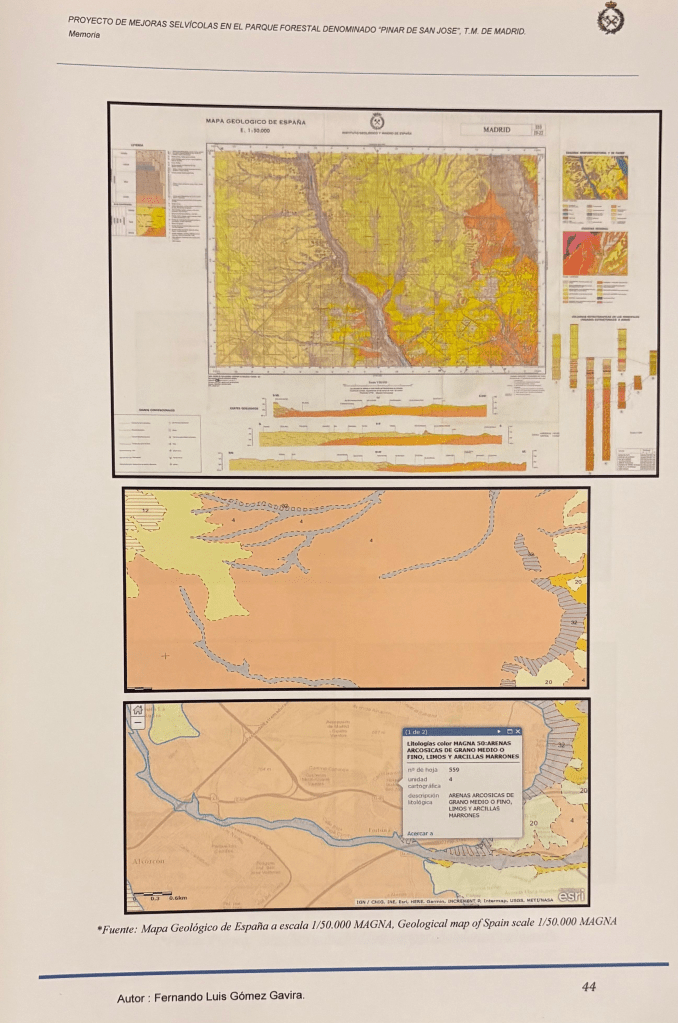

*Proyecto de mejoras Selvícolas en el Parque Forestal denominado Pinar de San Jose» , sito em el T.M. de Madrid , E.U.I.T.F. Madrid
Próxima entrega:
Comparativa del parque Manolito Gafotas con dos parques de Madrid que sí están bien resueltos hidráulicamente.
Eso permite ver muy claro qué decisiones de diseño cambian completamente el comportamiento del agua.
