Los parques urbanos construidos sobre terrenos en pendiente requieren un diseño cuidadoso del sistema de caminos, los materiales de pavimentación y las soluciones de drenaje superficial. Cuando estos elementos no se coordinan adecuadamente, el agua de lluvia puede concentrarse en las sendas peatonales y ciclistas, generando procesos de erosión, pérdida de material del firme y deterioro prematuro de las infraestructuras.
Este documento presenta una comparación entre tres parques de Madrid —Parque Manolito Gafotas, Madrid Río y el Anillo Verde Ciclista— con el objetivo de analizar cómo las decisiones de diseño relativas a pendientes, pavimentos y drenaje influyen en el comportamiento del agua de escorrentía y en la durabilidad de los espacios públicos.

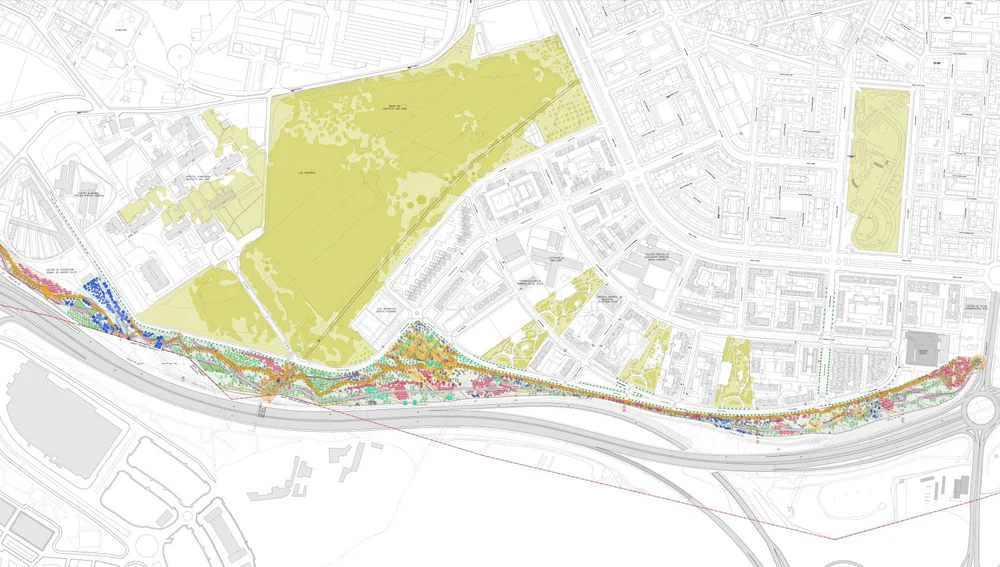

1.-Parque Lineal Manolito Gafotas (Carabanchel)
Datos del proyecto:
- superficie: ≈116.000 m²
- longitud del parque: ≈2,7 km
- varios recorridos longitudinales peatonales y ciclistas
Problema principal del diseño:
las sendas siguen la pendiente natural de la ladera.
Consecuencia hidráulica:
- el agua cae sobre la ladera
- llega al camino
- el camino tiene pendiente longitudinal
- el agua circula por él
El camino pasa a funcionar como canal de escorrentía.

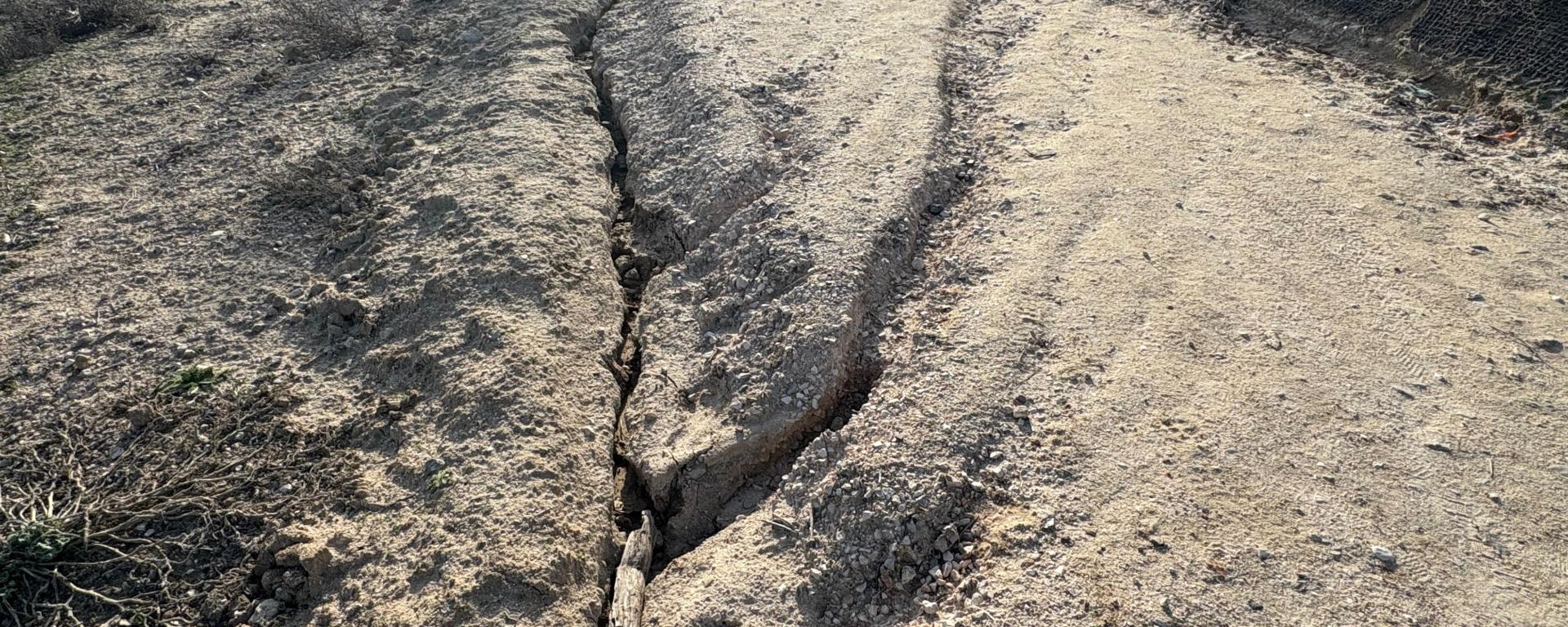

Síntomas típicos que aparecen:
- regueros longitudinales
- arrastre de zahorra
- erosión en taludes
- acumulación de material en zonas bajas
Esto ocurre especialmente cuando:
- pendiente >6-8 %
- firme granular
- drenaje transversal escaso

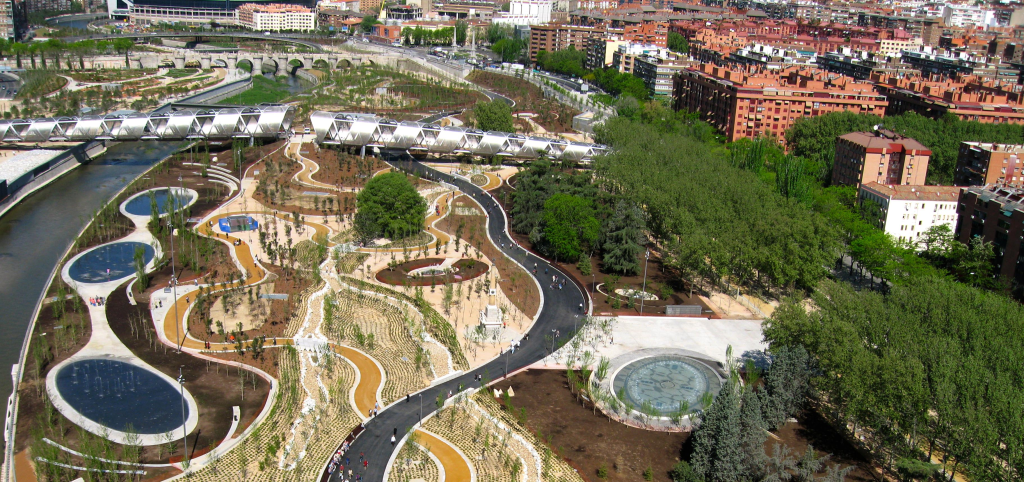

2.-Madrid Río (ejemplo de parque bien drenado)
En Madrid Río el diseño de caminos se hizo con criterios mucho más cercanos a ingeniería civil.
Las soluciones que aplicaron:
1️⃣ Pavimentos más estables
No se usa casi nunca zahorra simple.
Se utilizan:
- hormigón drenante
- pavimento continuo estabilizado
- adoquín permeable
Esto evita que el agua desmonte el firme.
2️⃣ Caminos con pendiente transversal
Los caminos no drenan longitudinalmente.
Tienen:
- 2-3 % de pendiente lateral
Esto hace que el agua salga inmediatamente hacia:
- parterres
- cunetas verdes
- zonas vegetadas
El agua recorre muy pocos metros sobre el pavimento.
3️⃣ Cunetas verdes e infiltración
En lugar de canalizar el agua por caminos:
se dirige hacia:
- zanjas vegetadas
- jardines de lluvia
- parterres permeables
Esto reduce la velocidad del agua.

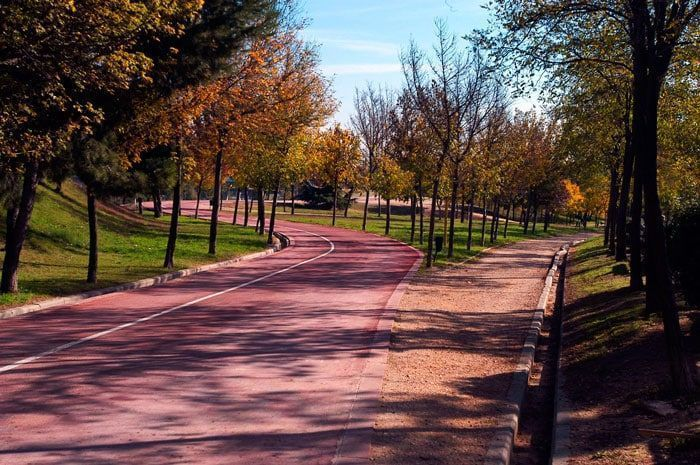

3.-Anillo Verde Ciclista (otro buen ejemplo)
En los tramos en pendiente del Anillo Verde se usan soluciones muy típicas de caminos forestales.
Por ejemplo:
drenaje transversal frecuente
Cada cierta distancia aparecen:
- badenes
- traviesas de madera
- rigolas de piedra
Esto rompe la escorrentía.
El agua nunca recorre más de 10-15 m por el camino.
4. Diferencia clave entre los diseños
| Elemento | Manolito Gafotas | Madrid Río / Anillo Verde |
|---|---|---|
| Pendiente del camino | longitudinal | transversal |
| Material del firme | zahorra | pavimento estabilizado |
| drenaje transversal | escaso | frecuente |
| control de escorrentía | limitado | diseñado |
| erosión esperable | alta | baja |
El resultado:
- en Manolito Gafotas el agua baja por el camino
- en Madrid Río el agua sale del camino inmediatamente
5. El detalle más importante (que casi nadie ve)
El verdadero error del parque no es solo el material.
Es la dirección del drenaje.
Un principio básico de diseño de caminos en pendiente:
el agua nunca debe recorrer grandes distancias por el camino.
En el parque parece que lo hace.
Y cuando el agua corre 50-100 m por una senda, termina excavándola.
✅ Conclusión
El problema del parque Lineal Manolito Gafotas no es que esté en pendiente.
Muchos parques de Madrid también lo están.
La diferencia es que en otros proyectos se diseñó:
- drenaje transversal
- pavimento más estable
- disipación de escorrentía
Mientras que en este parque el diseño permite que los caminos actúen como canales de agua.
